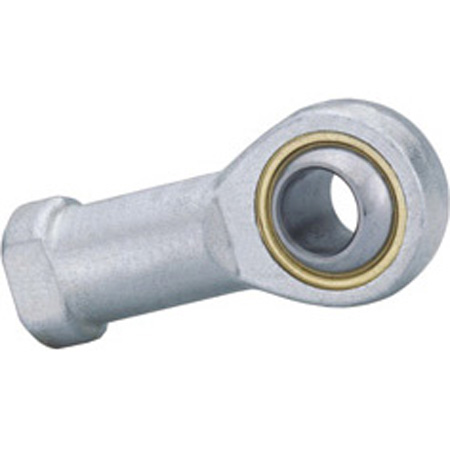

桿端關節軸承是一種結構緊湊、安裝簡便的球面滑動軸承，廣泛應用于各類往復、擺動、調整或傾斜聯接部位。其核心性能之一即是允許一定角度的擺動能力，也稱“擺動角”或“對中角”。本文將系統闡述桿端關節軸承的擺動角含義、結構影響因素及實際應用中的控制策略，幫助工程人員更好地理解其選型與使用邊界。
一、擺動角的定義與基本功能
桿端關節軸承的擺動角，是指其球頭與球座之間可以自由偏轉的最大角度范圍，通常以左右對稱的夾角總和表示。該角度決定了軸承對聯接偏移、結構變形和動態擺動的適應能力，是其區別于傳統剛性軸承的重要性能之一。在機械設計中，擺動角越大，關節承接結構的柔性補償能力越強，能有效應對偏心運動、振動或角度誤差所帶來的軸承應力集中問題。
特別在液壓控制、汽車轉向、航空舵面、工程機械等高自由度應用場景中，桿端關節軸承通過自身的球面滑動能力，實現角度補償與負載傳遞的統一。因此，擺動角不僅是幾何參數，更是動態承載能力與安裝靈活性的體現。
二、影響擺動角的主要因素
擺動角的范圍受到多種結構因素影響。首先是球面滑動副的幾何結構，若球頭球面包絡角較大，則可實現更大的轉動范圍。同時，內圈開口寬度、外圈壁厚與潤滑槽設計也會間接影響其允許偏轉角度。通常普通結構的桿端關節軸承擺動角范圍約在6°～15°之間，而經過優化設計的高偏轉系列產品可達到25°甚至更高。
其次，材料和潤滑方式對擺動性能有著直接關聯。采用PTFE類復合材料的自潤滑結構，因其摩擦阻力小，可實現較穩定的擺動響應；而對于需要定期潤滑的金屬滑動副軸承，其擺動角受限于潤滑層均勻性及磨耗程度。此外，外部安裝空間和安裝螺紋的方向也將制約實際可用的最大擺動角，過度傾斜可能導致配合間隙過大或球頭卡死。
三、實際應用中的匹配與優化建議
在設計與選型過程中，應依據系統運動特征對桿端關節軸承的擺動角進行合理匹配。對于以小幅度偏移為主的靜態連接，應優先關注承載能力和耐磨性能；而對于高頻擺動或不規則偏轉運動，需選擇高擺動角設計并確保潤滑充分。
此外，若工作環境存在高沖擊或大偏心負載，建議通過設置緩沖機構或多軸聯接件減少局部角度集中，提高整體運行穩定性。在實際裝配過程中，也應避免過緊或偏斜安裝，確保球頭能夠在其最大設計擺動角范圍內自由運作，從而防止因應力異常而引發裂紋或早期失效。
總結分析
桿端關節軸承的擺動角是其核心性能之一，直接決定了其在復雜運動環境中的適應能力。通過合理設計球面幾何結構、優化材料選型與潤滑方式，可顯著提升其擺動角度范圍和運行穩定性。在實際應用中，工程師應充分考慮使用場景、安裝空間及負載模式等因素，科學評估所需擺動角度，以實現關節連接的靈活、持久與高效運作。正確選型與安裝不僅有助于提高整機效率，也可顯著延長軸承的使用壽命。本文內容是上隆自動化零件商城對“桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
