桿端關節軸承是一種用于承受復合運動載荷的專用軸承結構，在工程機械、液壓氣動設備、汽車懸掛系統等領域廣泛應用。其徑向動載荷能力是評價其性能的關鍵指標之一，直接決定了在往復運動或旋轉應用中的承載能力與壽命。本文從結構類型、材料工藝、應用場景三個方面系統探討桿端關節軸承的徑向動載范圍特性，并提出合理選型建議。
一、結構與材質決定承載能力

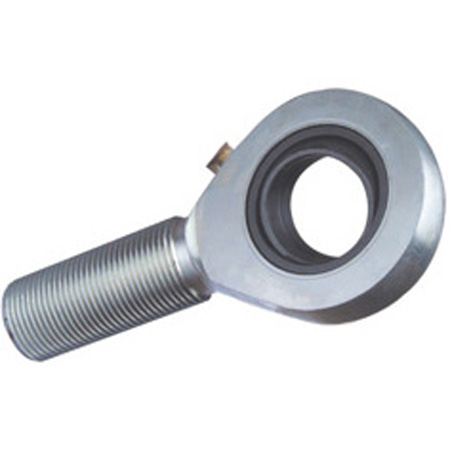

桿端關節軸承的核心結構由球頭桿體和球面襯套組成，球面接觸使其能夠在有限空間內實現較大的偏轉角度。根據不同應用負載，其可分為滑動接觸型和滾動接觸型。滑動接觸型如自潤滑關節軸承具有良好的承載能力，適用于緩速大負載條件；而滾動型則適合高速輕載場合。
其徑向動載荷的上限通常取決于球面與襯套材料的耐磨性、接觸面積、熱處理狀態以及是否具備潤滑功能。高性能的型號如使用高碳鉻鋼、磷化處理表面或PTFE復合襯套者，徑向動載荷可達到數十千牛甚至更高，而輕型鋁合金結構的承載范圍相對較小。
二、不同應用下的載荷分級
在工程實踐中，桿端關節軸承的動載范圍按型號和系列劃分。小型輕載結構通常用于機械聯動、儀器支架等部位，其動載范圍大致在1千牛至5千牛之間。中型通用型如用于工業自動化或輕型液壓缸連接場合，動載范圍可擴展至20千牛左右。而在重載機械如礦用設備、工程吊臂中使用的大型桿端軸承，徑向動載能力甚至可達到50千牛以上。
值得注意的是，實際使用中，動態載荷并非持續恒定不變，而是具有沖擊性和周期性特征。因此，為確保安全系數，設計選型時需考慮動載系數、沖擊余量及潤滑狀況等因素，不能僅以標稱值評估軸承可靠性。
三、選型策略與注意事項
在選用桿端關節軸承時，應優先明確設備的工況特征，包括最大運行載荷、運動頻率、位移角度及使用環境。對于需要頻繁運動并且負載較大的系統，應選擇帶有自潤滑層的高強度型號，如PTFE纖維襯墊型、燒結青銅基復合襯型等，這類產品不僅耐磨損且減震效果佳，適合承受高動態載荷。
此外，若工作環境中存在灰塵、水汽或腐蝕性氣體，應選用帶密封圈或不銹鋼材質的桿端關節軸承，以保持其內外表面清潔，從而防止潤滑流失或表面氧化，確保其承載能力長期穩定不下降。
總結分析
桿端關節軸承的徑向動載范圍是其最關鍵的性能指標之一，關系到其是否能夠在高頻振動或沖擊載荷下穩定工作。該范圍受軸承結構、材料、潤滑方式和環境影響密切相關。正確理解其動載能力、結合實際工況合理選型，是提升設備可靠性、降低維護成本的重要保障。尤其在中高負載應用中，選擇合適的自潤滑結構和高強度材料，可以有效延長使用壽命，實現系統運轉的長期穩定性。本文內容是上隆自動化零件商城對“桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
