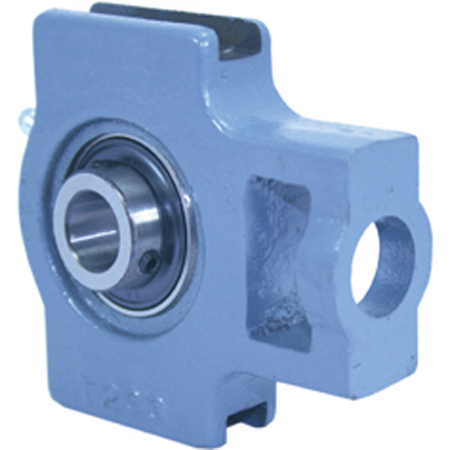

軸承座的垂直度要求非常嚴格,是確保軸承運行精度、疲勞壽命和系統剛性的關鍵幾何指標。垂直度主要指軸承座的安裝基面與座孔中心線或兩個軸承座之間安裝基面的平行度。垂直度偏差會導致軸承在安裝和運行時承受額外的、非設計范圍內的傾斜載荷,即不對中載荷。這種不對中會使滾道和滾動體的接觸應力局部集中,加速疲勞剝落。因此,對于高速、精密或重載的應用,軸承座的垂直度公差必須嚴格控制在極小的范圍內。

一、垂直度偏差對軸承載荷分布的影響
? 不對中載荷的產生機制: 軸承座的垂直度偏差直接導致軸承在運行時產生不對中,這是軸承失效的主要原因之一。
1.滾道應力集中: 如果軸承座的安裝基面與軸承孔中心線不垂直,會導致軸承的內外圈存在傾斜角。在載荷作用下,滾珠或滾柱與滾道的接觸區域會發生不均勻的應力分布,載荷集中在滾道的局部邊緣。
2.壽命折減: 局部應力集中使軸承鋼承受的赫茲接觸應力遠高于設計值。軸承的疲勞壽命對接觸應力變化極為敏感,應力的增加會導致疲勞剝落提前發生,軸承壽命顯著縮短。
? 軸承類型差異:
●嚴格性: 深溝球軸承、圓柱滾子軸承等對不對中承受能力極差,因此對軸承座的垂直度要求非常嚴格。而調心滾子軸承具有自調心能力,對垂直度偏差的承受能力相對較強。
二、對傳動精度與系統剛性的影響
? 影響傳動精度和振動: 垂直度偏差不僅影響軸承壽命,也影響整個軸系的動態性能。
1.振動加劇: 垂直度偏差導致軸承內部產生不均勻摩擦和周期性沖擊,使得整個傳動系統的振動和噪音水平升高。
2.精度降低: 對于機床主軸等要求高定位精度的系統,垂直度偏差會導致軸的運行軌跡和跳動誤差增大,影響加工精度。
? 降低系統剛性:
●支承剛度: 垂直度偏差導致軸承承受載荷的有效接觸面積減小,相當于降低了軸承的支承剛度。系統剛性的降低會使軸系在載荷作用下產生更大的撓度。
三、垂直度要求的確定與控制措施
? 垂直度公差的確定原則: 軸承座的垂直度公差不是固定的,而是與軸承類型、精度等級和應用工況掛鉤。
1.精密要求: 對于精密機床、高速傳動等高要求場合,垂直度公差(例如,安裝基面與座孔中心線的垂直度)通常要求控制在幾微米到十幾微米的范圍內。
2.制造商規范: 最終的垂直度公差應參照所選用軸承制造商和設備制造商提供的安裝規范。
? 控制措施:
●精密加工: 軸承座本體的安裝基面和座孔必須通過精密磨削、鏜削等高精度加工工藝來實現嚴格的垂直度。
●安裝校核: 在設備組裝時,必須使用高精度水平儀、角尺或三坐標測量機對軸承座的垂直度和兩個軸承座之間的平行度進行嚴格校核。
總結: 軸承座的垂直度要求非常嚴格,其偏差是導致軸承不對中、應力集中和壽命急劇縮短的主要原因。特別是對非自調心軸承和精密系統,必須將垂直度公差控制在微米級,以確保軸承的可靠運行、高精度和長壽命。本文內容是上隆自動化零件商城對“軸承”產品知識基礎介紹的整理介紹,希望幫助各行業用戶加深對產品的了解,更好地選擇符合企業需求的優質產品,解決產品選型中遇到的困擾,如有其他的疑問也可免費咨詢上隆自動化零件商城。
