桿端關節軸承的螺紋桿長度是保證連接牢固性、調節行程和結構兼容性的關鍵參數。其長度需依據軸承型號、負載特性、安裝結構及調節范圍等多因素設計，常見有標準長度、加長型與定制型，以滿足不同行業的機械連接需求。
一、桿端關節軸承的結構與螺紋桿功能

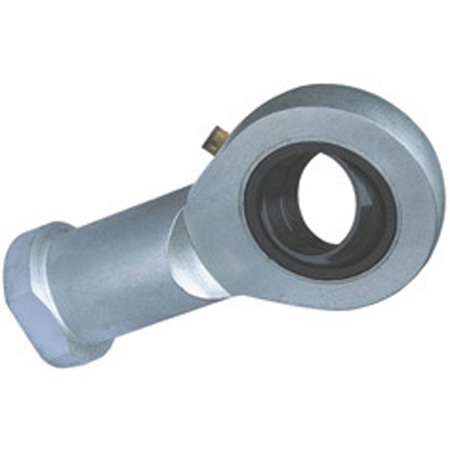

桿端關節軸承由球面滑動接觸副與帶外螺紋或內螺紋的桿體構成，用于傳遞交變載荷或?qū)崿F(xiàn)機械活動結構的角度補償。螺紋桿是其連接與調節的核心部分，通常位于軸承體一端，分為公制或英制規格，右旋或左旋螺紋形式。桿長直接影響軸承的連接深度、調節余量及裝配安全性。設計中需確保螺紋進入深度充足，同時避免過長引發裝配干涉，尤其在空間受限或精密位置調整場合。
二、標準螺紋長度的通用規范
標準化桿端軸承，如ISO、DIN或GB等系列產品，通常針對每種規格軸承提供對應的螺紋桿長度。例如，公稱直徑為M10的桿端，其標準螺紋長度多為2025mm，足以滿足大部分中輕載場合。對于重載或需大行程調節的結構，制造商則提供“加長桿”型號，甚至可定制超過50mm的螺紋長度。在特定使用中，還需考慮螺紋嚙合長度是否達到11.5倍螺紋直徑，以確保連接強度符合機械設計要求。
三、選型考慮與實際裝配建議
選擇螺紋桿長度時，應結合實際結構空間、連接件厚度、調節范圍及力學穩定性等因素綜合評估。若螺紋桿過短，可能導致扣合不牢或調節余量不足;若過長，則可能干涉周邊機構或增加晃動風險。在裝配時，應確保螺紋涂適量潤滑脂或螺紋膠，避免松脫。此外，建議在設計階段預留足夠調節行程，并可借助止動螺母或鎖緊機構提升連接穩定性。
總結分析
螺紋桿長度雖然是桿端關節軸承中一個看似簡單的參數，但其合理設計關系到整體結構的連接穩定性、可調性及使用壽命。選型時應基于負載工況與機械結構匹配標準化選型思維，同時結合應用需求進行微調或定制，才能充分發揮其機械性能與連接可靠性。
個人觀點
在實際項目中，我常遇到因忽視螺紋桿長度選型，導致安裝空間受限或連接強度不足的情況。與其后期加墊片或切割，不如前期依據工況精細選型。建議設計師充分利用現有標準，結合CAD模型進行空間驗證，提高裝配效率和工程質量。合理長度雖小，卻是大系統可靠運行的基礎。本文內容是上隆自動化零件商城對“桿端關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
